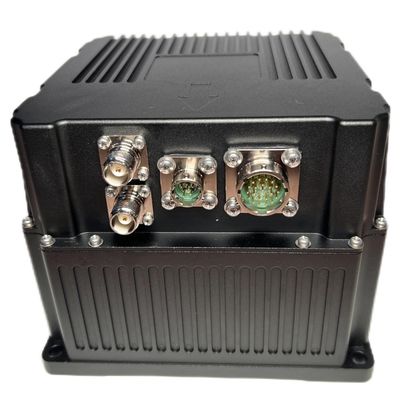

BTSTC-70S उपग्रह एकीकृत नेविगेशन प्रणाली क्वार्ट्ज लचीला त्वरण 12V-36VDC
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | BTSTC |
| प्रमाणन: | CE |
| मॉडल संख्या: | INS70S |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | 26000 |
| पैकेजिंग विवरण: | स्पंज और बॉक्स |
| प्रसव के समय: | 2 सप्ताह |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 500 / माह |
|
विस्तार जानकारी |
|||
| दिशा के कोण का दायरा: | 0° ~ 360° | विद्युत आपूर्ति: | 12वी-36वीडीसी |
|---|---|---|---|
| एंटेना की संख्या: | दो जीएनएसएस एंटेना | ||
| प्रमुखता देना: | उपग्रह एकीकृत नेविगेशन प्रणाली,BTSTC-70S एकीकृत नेविगेशन प्रणाली,12 वी-36 वीडीसी नेविगेशन प्रणाली |
||
उत्पाद विवरण
उपग्रह एकीकृत नेविगेशन प्रणाली
BTSTC-70S एकीकृत नेविगेशन प्रणाली तीन अक्षीय उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप, क्वार्ट्ज लचीला त्वरणमापक और उच्च-
यह गतिशील वाहक के रुख, वेग और स्थिति का उच्च-सटीक माप कर सकता है।
रचना
* 70 त्रि-अक्ष एकीकृत फाइबर ऑप्टिक जिरोस्कोप
* क्वार्ट्ज लचीला त्वरण
* आईएफ रूपांतरण सर्किट, नेविगेशन कंप्यूटर
* उपग्रह नेविगेशन रिसीवर
* उपग्रह संकेत प्राप्त करने वाला एंटेना
* इंटरफेस बोर्ड
* बिजली की आपूर्ति
* 2 जीएनएसएस माप एंटेना और कनेक्टिंग तार
तकनीकी विनिर्देश
माप सीमा | दिशा के कोण का दायरा | 0° ~ 360° |
| पिच कोण सीमा | ±90° | |
| रोल कोण सीमा | ±180° | |
| कोणीय वेग माप की सीमा- | ±500°/सेकंड | |
| त्वरण माप सीमा | ±20 ग्राम | |
| संरेखण का समय | जीएनएसएस अभिविन्यास प्रभावी है | ≤1 मिनट |
| जीएनएसएस अभिविन्यास अमान्य | ≤5 मिनट | |
| स्व-संरेखण सटीकता | पाठ्यक्रम कोण संरेखण सटीकता | ≤ 0.1 ° * सेक (Lat) (1σ, Lat स्थानीय अक्षांश) |
| दृष्टिकोण कोण संरेखण | ≤0.01° ((1σ) | |
की संरेखण सटीकता एकीकृत नेविगेशन | पाठ्यक्रम कोण संरेखण सटीकता | ≤ 0.1 ° (1σ,मूल रेखा लंबाई ≥ 2 मीटर) |
| दृष्टिकोण कोण संरेखण | ≤0.02° ((1σ) | |
शुद्ध जड़ता नेविगेशन सटीकता, 1H | स्थिति की सटीकता | ≤2nmile/h ((CEP) |
| वेग सटीकता | ≤1.2m/s ((RMS) | |
| पाठ्यक्रम कोण का रखरखाव | ≤0.02° ((1σ) | |
| दृष्टिकोण कोण रखरखाव | ≤0.01° ((1σ) | |
एकीकृत नेविगेशन सटीकता | एकल बिंदु पोजिशनिंग | स्तर ≤ 3m, ऊंचाई ≤ 5m (RMS) |
| आरटीके सहायक स्थिति की सटीकता | स्तर ≤ 2 सेमी, ऊंचाई ≤ 5 सेमी (आरएमएस) | |
| वेग सटीकता | ≤0.03m/s ((RMS,PDOP≤4) | |
| पाठ्यक्रम कोण सटीकता | ≤0.03°(1σ) | |
| दृष्टिकोण की सटीकता | ≤0.01° ((1σ) | |
जिरोस्कोप प्रदर्शन | शून्य पूर्वाग्रह स्थिरता | ≤ 0.05 °/H (1σ, 10s चिकनी) |
| शून्य पूर्वाग्रह स्थिरता | ≤ 0.015 °/एच (1σ, 100s चिकनाई) | |
| शून्य पूर्वाग्रह दोहराव | ≤0.015°/h ((1σ) |
त्वरकमीटर प्रदर्शन | शून्य पूर्वाग्रह स्थिरता | ≤ 0.15 मिलीग्राम (1σ, 10s चिकनी) |
| शून्य पूर्वाग्रह स्थिरता | ≤ 0.05mg (1σ, 100s चिकनाई) | |
| शून्य पूर्वाग्रह दोहराव | ≤0.05mg ((1σ) | |
अन्य संकेतक | विद्युत आपूर्ति | 12V-36VDC |
| बिजली की खपत | स्थिर स्थिति में बिजली की खपत ≤ 20W, अस्थायी बिजली की खपत ≤ 40W | |
| वजन | ≤3kg | |
| कुल आयाम | 150 मिमी × 150 मिमी × 120 मिमी | |
| स्थापना के आयाम | 137mm × 137mm ((4×φ6.5mm) | |
| एंटेना की संख्या | दो जीएनएसएस एंटेना |
